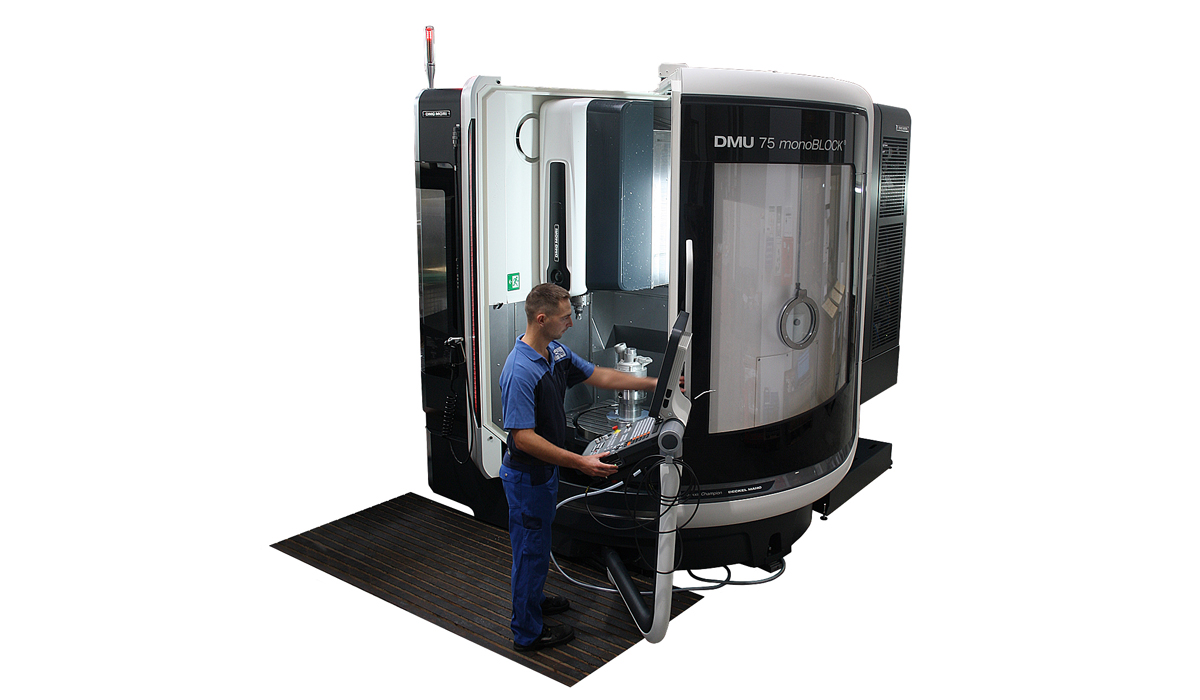

DMU 75 monoBlock

Arbeitsbereiche / working range:
X-Achse 750 mm
Y-Achse 650 mm
Z-Achse 560 mm

Tisch / NC-rotary attachment: Ø 650 mm / 650 mm x 650 mm
Zulässige Belastung / Load on attachment: 600 kg

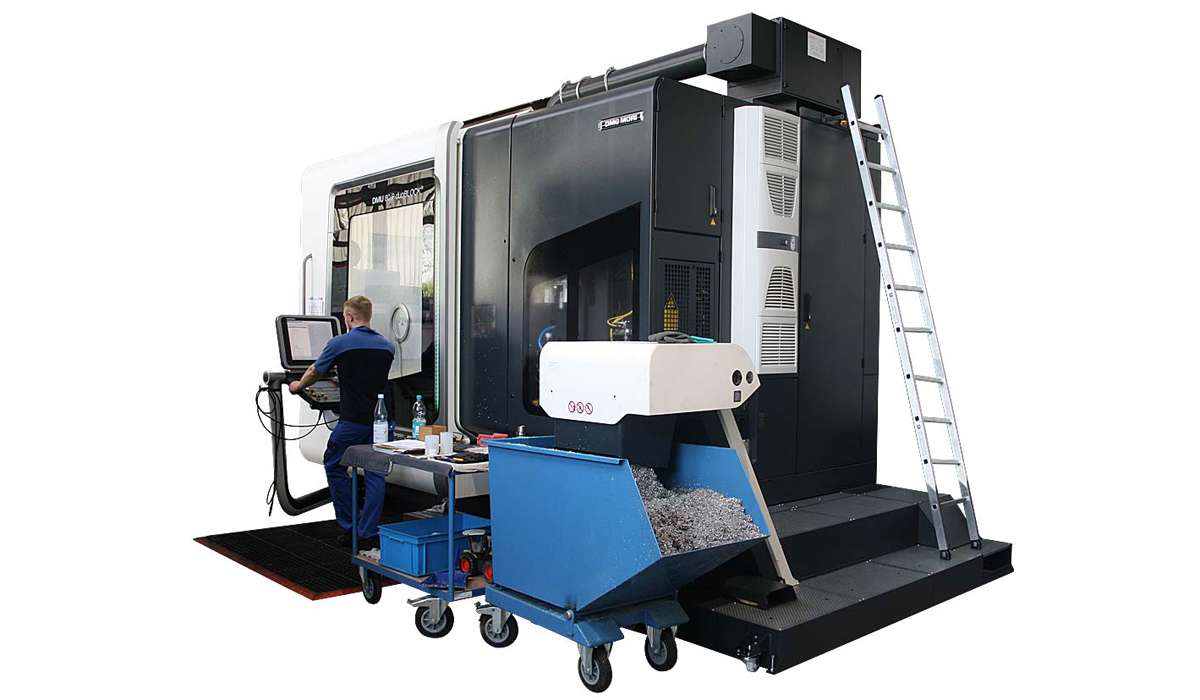

5-Axix Deckel Maho DMU 80P Duo Block

Arbeitsbereiche / working range:
- X-Achse 800 mm
- Y-Achse 1.050 mm
- Z-Achse 850 mm

NC-Schwenkrundtisch / NC-rotary attachment: Ø 900 mm x 700 mm
Zulässige Belastung / Load on attachment: 1.800 kg
Werkzeugwechsler mit 40 Plätzen / 40-fold tool charger

5-Axis Deckel Maho DMU 85 mono Block

Arbeitsbereiche (working range):
- X-Achse 1.000 mm
- Y-Achse 710 mm
- Z-Achse 710 mm
NC-Rundtisch (NC-rotary attachment) integriert in starren Tisch: Ø 850 mm / 1.000 mm x 750 mm
Zulässige Belastung (Load on attachment): 1.500 kg
Werkzeugwechsler mit 30 Plätzen (30-fold tool charger)
Drehbereich (slewing area): C-Achse 360°
Schwenkbereich: (swivel range): A-Achse 120 / +120°

5-Axis Deckel Maho DMU 100 mono Block

Arbeitsbereiche (working range)
- X-Achse 1.000 mm
- Y-Achse 710 mm
- Z-Achse 710 mm
NC-Rundtisch (NC-rotary attachment) integriert in starren Tisch: Ø 800 mm / 1.500 mm x 800 mm
Zulässige Belastung (Load on attachment): 800 kg
Gesteuerter NC-Schwenkfräskopf (B-Achse)
Werkzeugwechsler mit 32 Plätzen (32-fold tool charger)

5-Axis Deckel Maho DMU 100 mono Block

Arbeitsbereiche (working range)
- X-Achse 1.000 mm
- Y-Achse 710 mm
- Z-Achse 710 mm
NC-Rundtisch (NC-rotary attachment) integriert in starren Tisch: Ø 800 mm / 1.500 mm x 800 mm
Werkzeugwechsler mit 60 Plätzen (60-fold tool charger)
Zulässige Belastung (Load on attachment): 800 kg
Gesteuerter NC-Schwenkfräskopf (B-Axis)

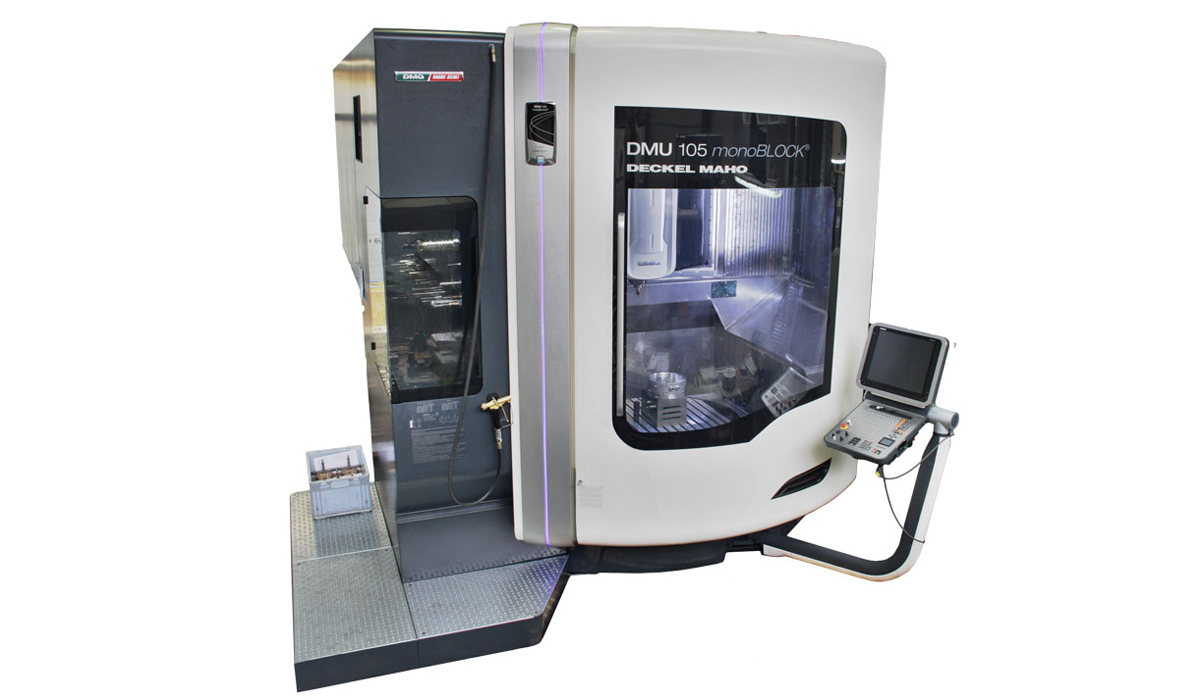

5-Achs Deckel Maho DMU 105 mono Block

Arbeitsbereiche
- X-Achse 1.200 mm
- Y-Achse 850 mm
- Z-Achse 810 mm
NC-Schwenkrundtisch / NC-rotary attachment: Ø 1050 mm / 1.250 mm x 850 mm
Zulässige Belastung / Load on attachment: 1.500 kg
Werkzeugwechsler mit 60 Plätzen / 60-fold tool charger

4-Axis Deckel Maho DMU 125 P Duo Block

Arbeitsbereiche (working range)
- X-Achse 1.250 mm
- Y-Achse 1.000 mm
- Z-Achse 1.000 mm
NC-Rundtisch (NC-rotary attachment): Ø 1.200 mm
Werkzeugwechsler mit 40 Plätzen (40-fold tool charger)
Zulässige Belastung (Load on attachment): 2.500 kg

Milling machine 5 - Axis Hermle C50

Arbeitsbereiche / working range
X-Achse 1000 mm
Y-Achse 1110 mm
Z-Achse 750 mm
NC – Rundtisch (NC-rotary attachment) integriert in starren Tisch Ø 700 mm / 1150 mm x 900 mm
Zulässige Belastung (Load on attachment): 2.000 kg
Werkzeugwechsler mit 60 Plätzen / 60-fold tool charger
C – Axis 360°
A - Axis -130 / + 100

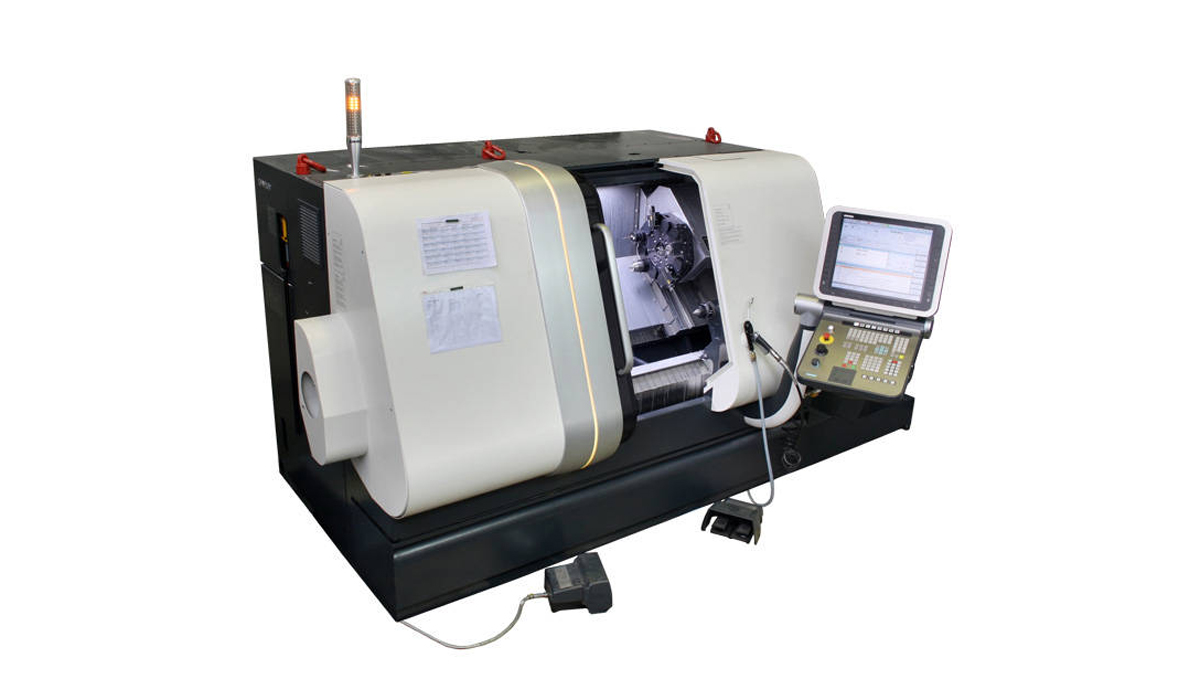

DMG NEF 400 (CNC - Lathe) 2 axis universal lathe with C-axis and driven tools

Umlaufdurchmesser ü. Bett (Swing diameter over bed): 385 mm
Planweg (Cross travel): 255 mm
Längstweg (Tool path): 700 mm
Steuerung (control): Siemens 840D

Portal milling machine FS 10-dynamic

Verfahrwege / working range
X = 5.900 mm
Y = 1.670 mm
Z = 850 mm
Schwenkachsen / pivot axes: A = +/- 110° C = +/- 400°
Frässpindel milling spindle: max. 12 KW / max. 24.000 U/min / HSK 63F
Vorschübe Linearachsen / Feed linear axes
X = 40 m/min
Y/Z = 30 m/min

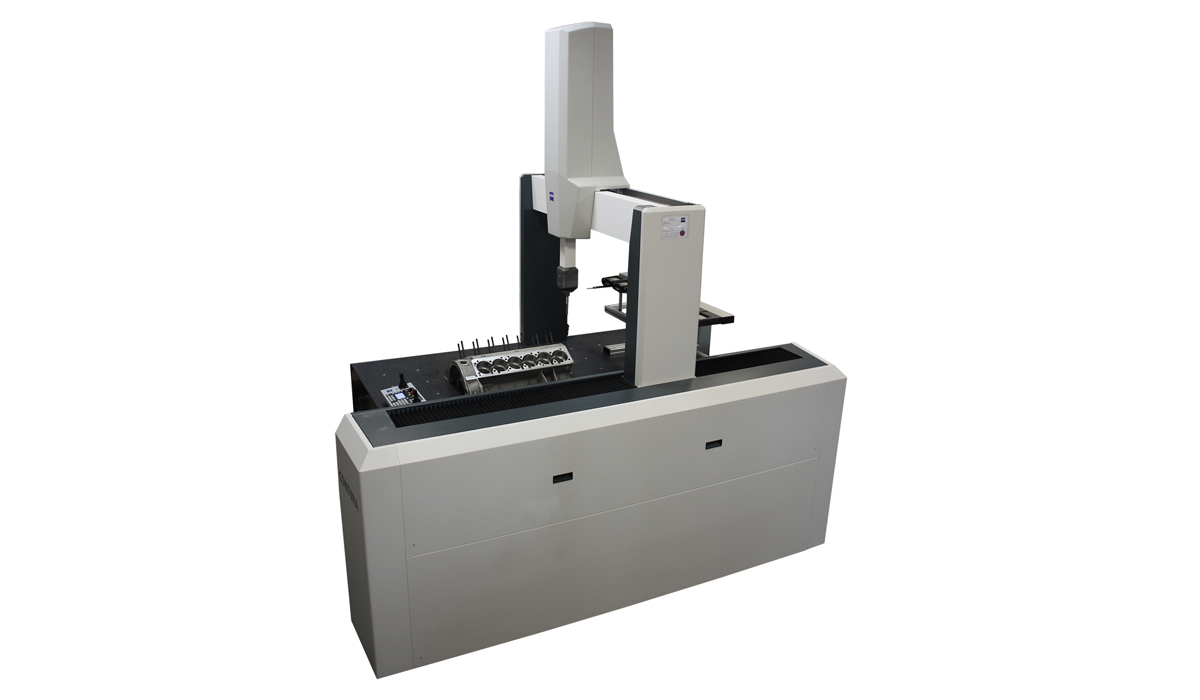

CNC - Messmaschine Zeiss CONTURA 10/16/6 active

Messbereich (range): 1.000 x 1.600 x 600 mm
Längenmessung nach ISO 10360-2 for VAST XT gold, VAST XTR gold
E0 = (1,7 + L/350)µm, PFTU = 1,7 µm
Zulässiger Temperaturbereich für Spezifikation
18 - 22 °C
Scanningleistung nach ISO 10360-4 für VAST XT gold, VAST XTR gold
for VAST XT gold, VAST XTR gold
MPE_THP = 2,8 µm in 40 s

CNC - Messmaschine KMG Zeiss MC 850

Mit Mess-Software Calypso
Arbeitsbereich / range: 1.000 x 800 x 600 mm

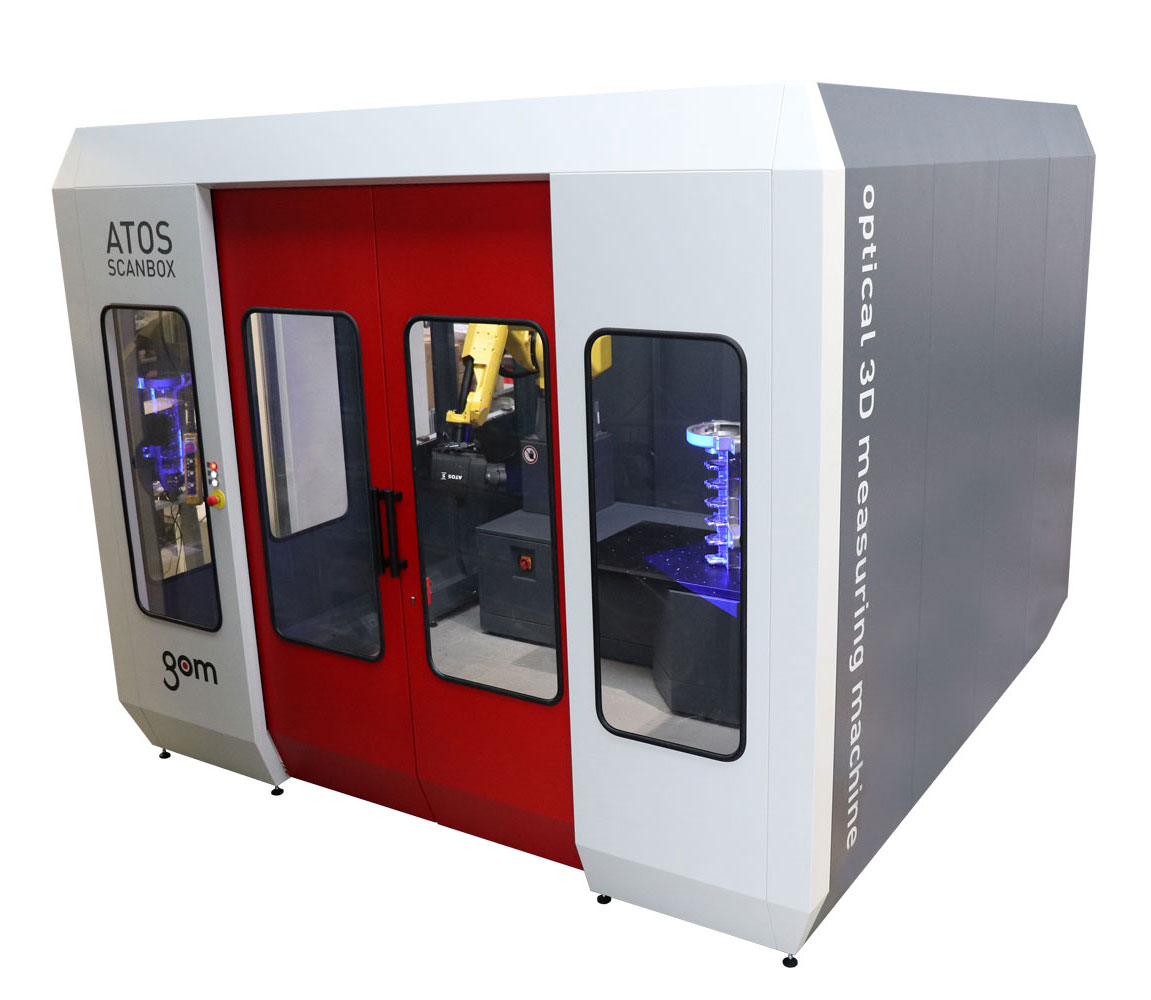

Optisches Messsystem GOM ScanBox 5120

Abmessungen: 3300 × 3300 × 2700 mm
Stromversorgung: 200 – 500 V (3-phasig, 16 A)
Max. Bauteilgröße: Ø 2000 mm
Max. Bauteilgewicht: 500 kg
Eingang: Schiebetür mit Sicherheitstürschalter
Öffnungsbreite: 1400 mm
Beladungskonzept: Manuell, Transportwagen, Hubwagen
Sensorkompatibilität: ATOS Capsule, ATOS Triple Scan, ATOS 5

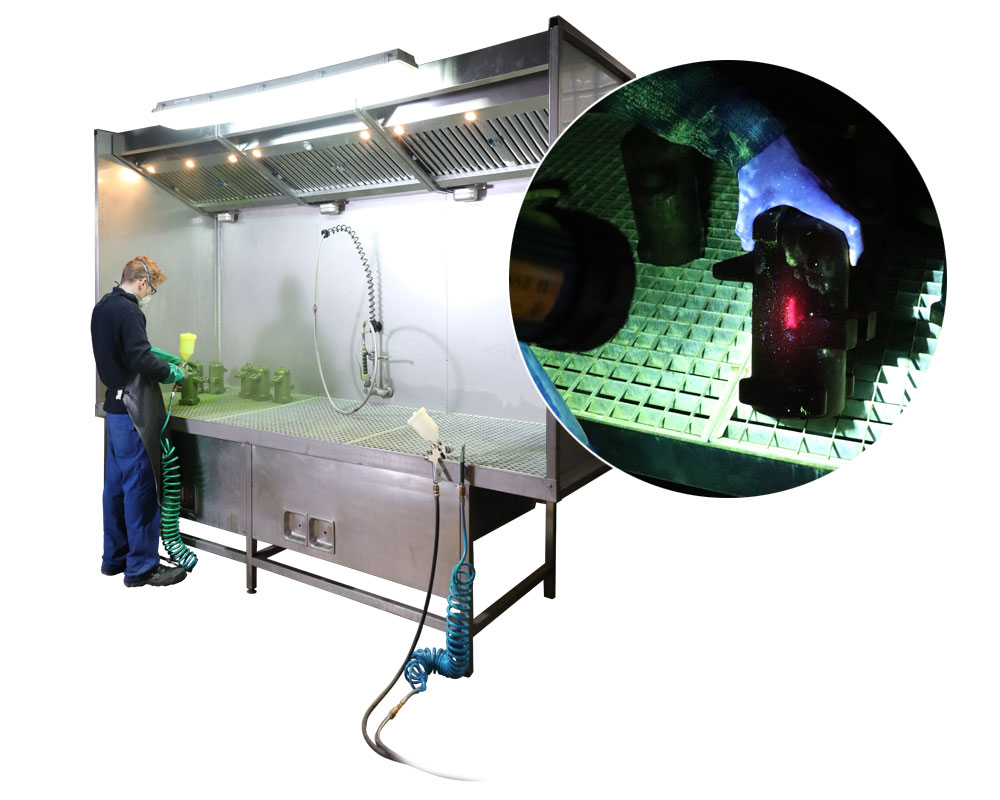

Rissprüfung/PT

Unsere

fluoreszierende Eindringprüfung (Rissprüfung/PT)

findet im Einklang mit der

DIN EN ISO 3452-1

statt und wird durch unsere nach DIN EN 4179 (Luft- und Raumfahrt) geschulten und personenzertifizierten Mitarbeiter nach Stand der Technik durchgeführt.

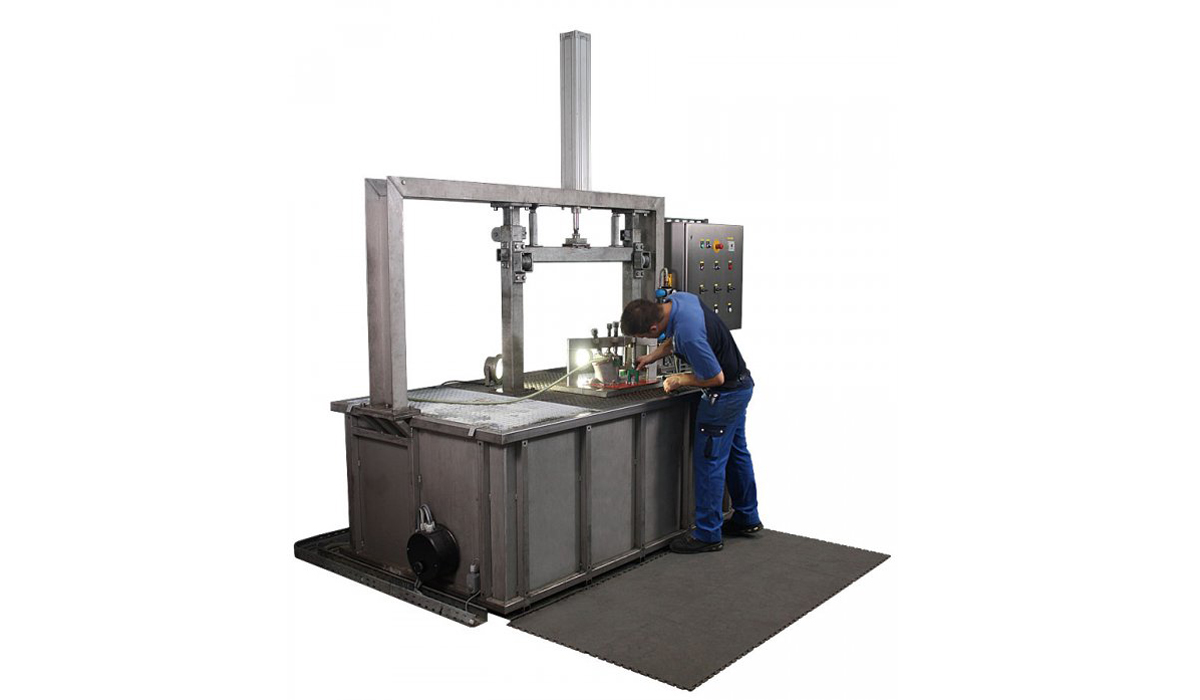

Druckdichteprüfanlage

Wir verfügen über 2 Druckdichteprüfanlagen zur Überprüfung von Bauteilen auf Dichtigkeit.

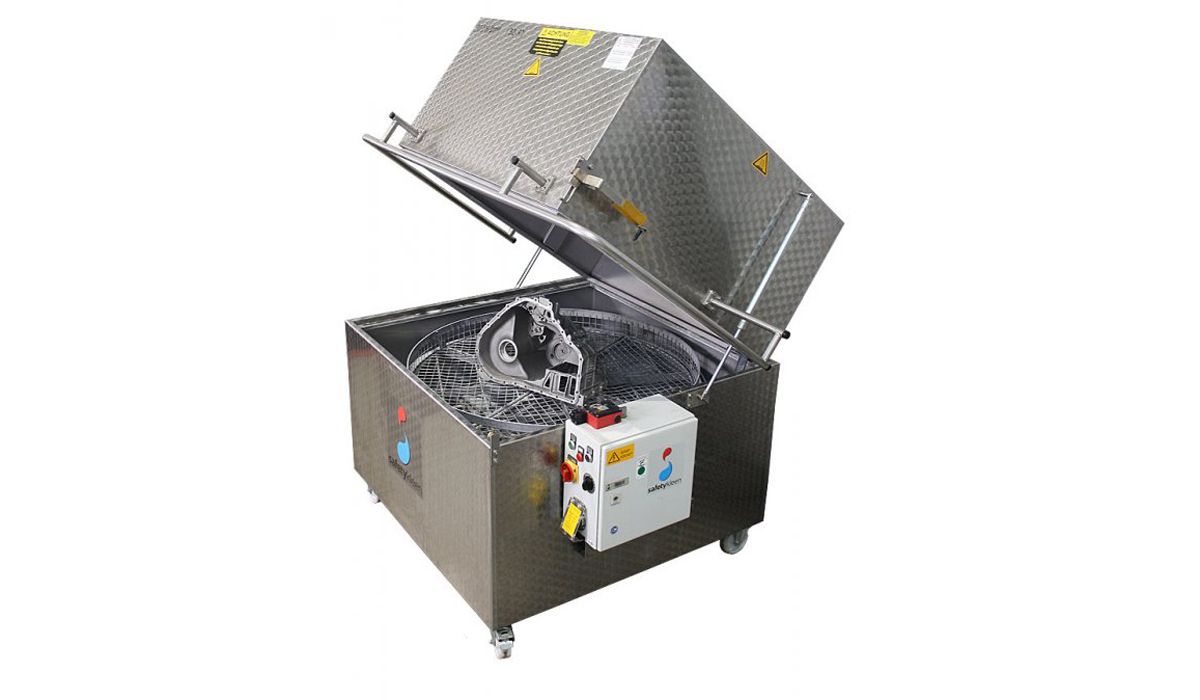

Teilewäsche

Teilewäsche zur Reinigung Ihrer Bauteile.

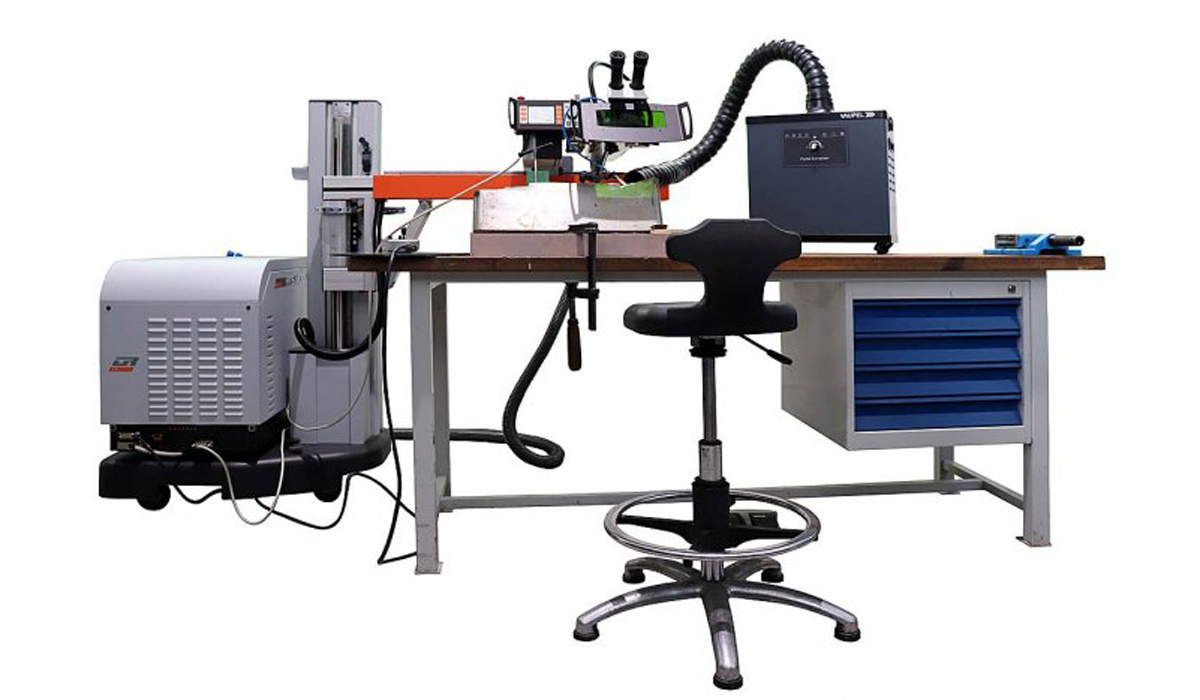

Laserschweißanlage

Name: HTS Mobile 300 W
Arbeitsbereich: 400/700/570
Laser Leistung: 300 W
Puls-Spitzenleistung: 13 KW
Laserquelle: YAG Lampenlaser
Kühlung: Wasser + Luft
Schweißen unter Schutzgas: ja
CNC: ja

Röntgenanlage

Röntgenanlage zur Beurteilung der inneren Beschaffenheit der Gussteile.

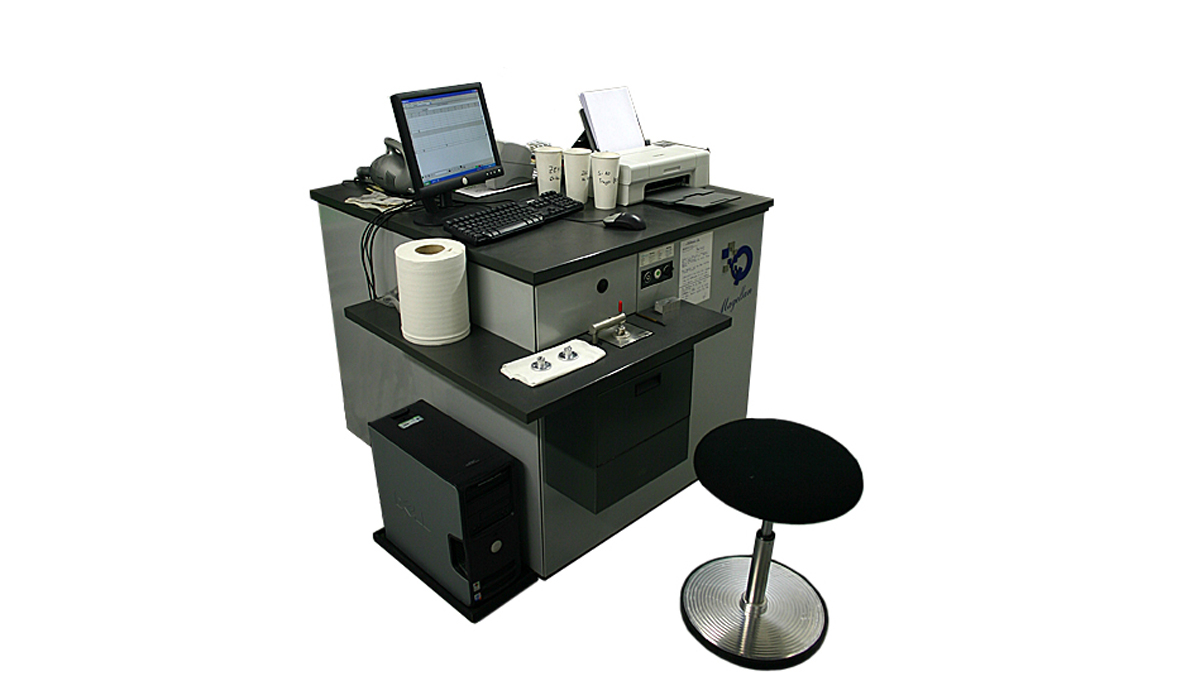

Spektralanalyse

Spektralanalyse zur Bestimmung der Legierungsbestandteile bei der Wareneingangskontrolle und am gegossenem Bauteil sowie der Überwachung besonderer Magnesiumschmelzen im Fertigungsprozess.

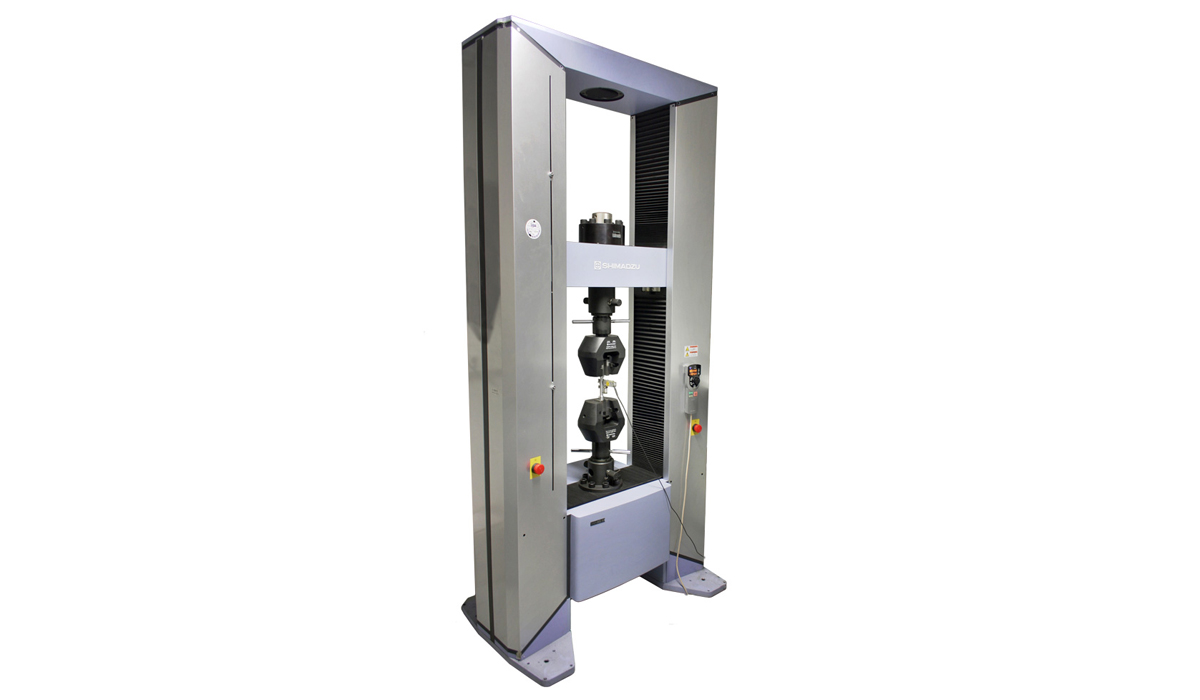

Zerreißanlage

Zerreißanlage zur Bestimmung der mechanischen Kennwerte durch Zugproben am Probestab.
