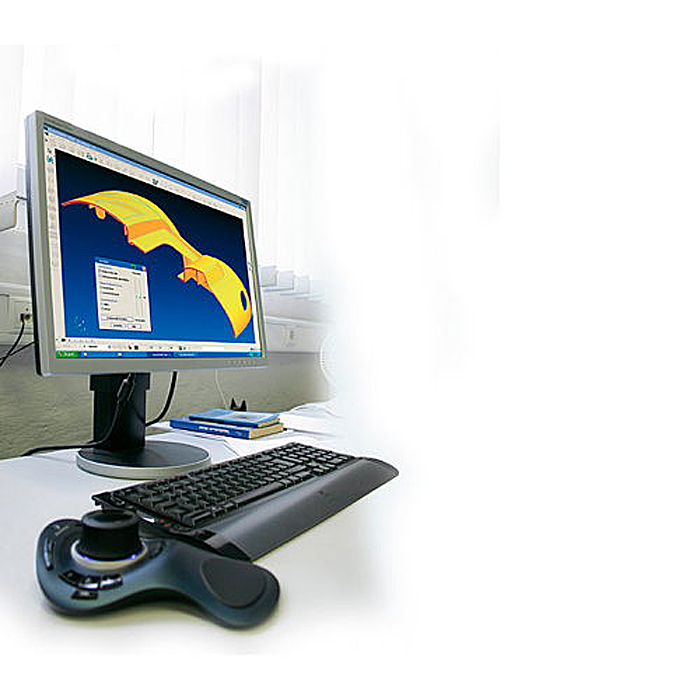

Konstruktion des Produktionsmodells.
|
Herstellung des Produktionsmodells mit moderner CNC-Technik.
|

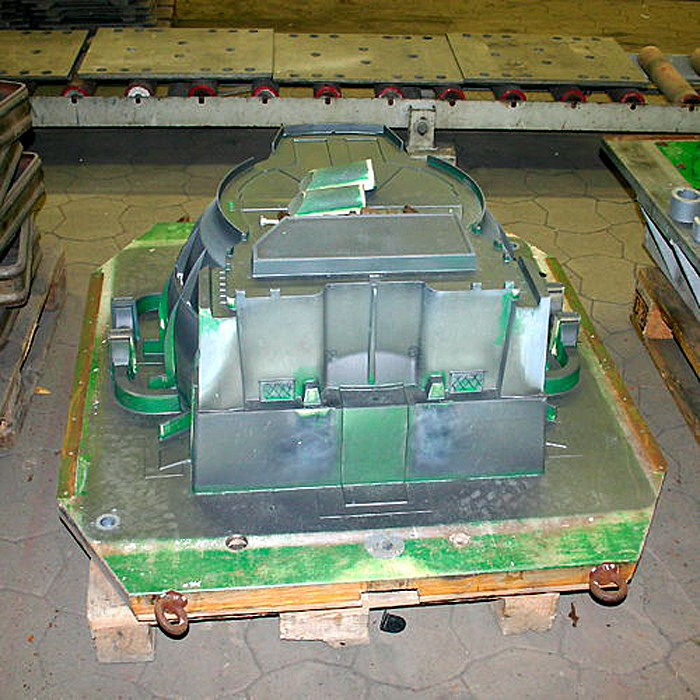

Installation und Komplettierung der Gieß- und Speisertechnik.
|
Formherstellung des Unterkastens.
|

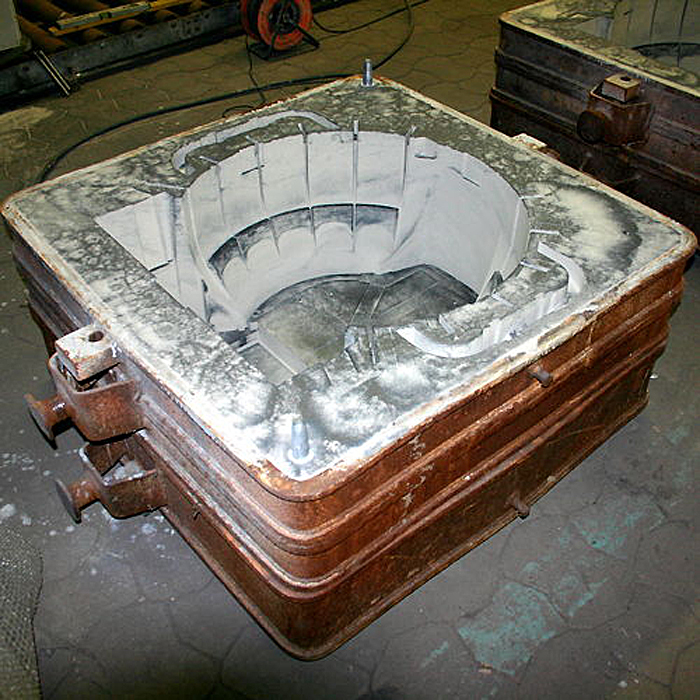

Die Kerne werden montiert um Hinterschneidungen und Hohlräume darzustellen.
|
Vorbereitung des Oberkastens.
|

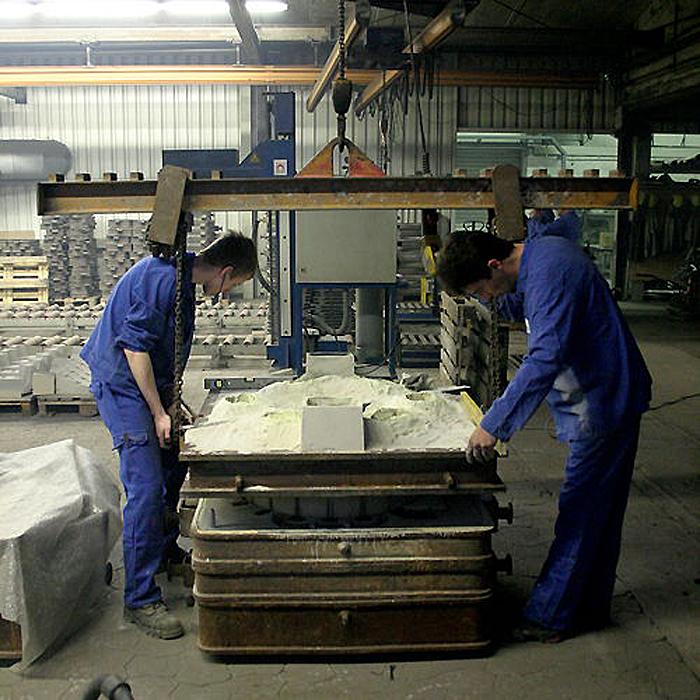

Zusammenbau der Form.
|

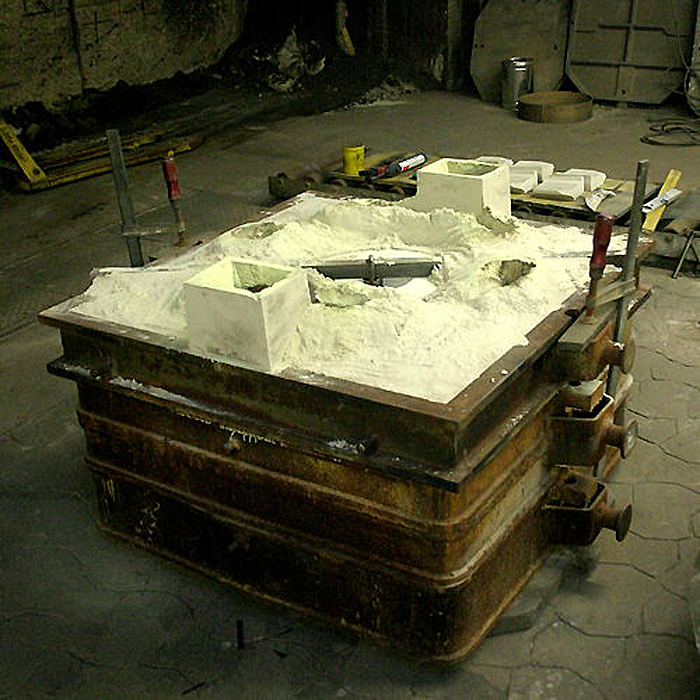

Gießfertige Sandform.
|

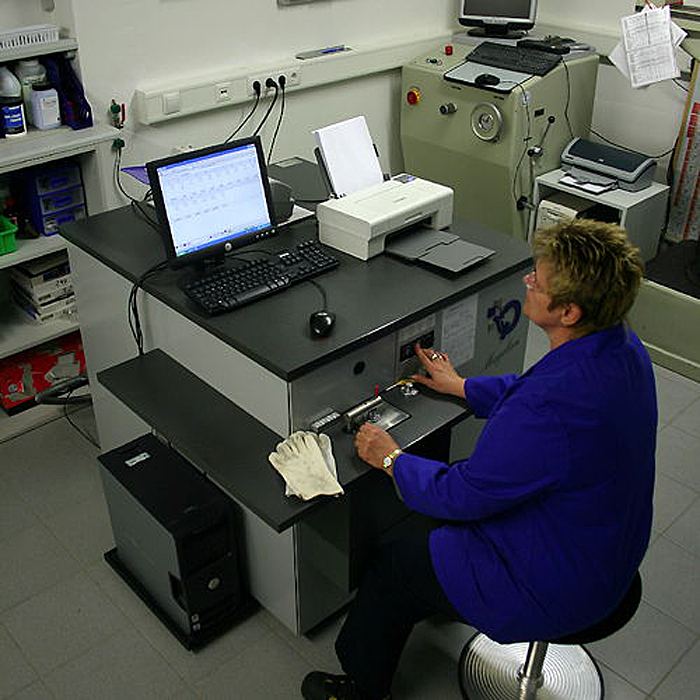

Materialanalyse - Bestimmung der Legierung durch Spektralanalyse.
|
Schmelzbehandlung entsprechend der Vorgaben zu Legierung, Menge und Temperatur.
|

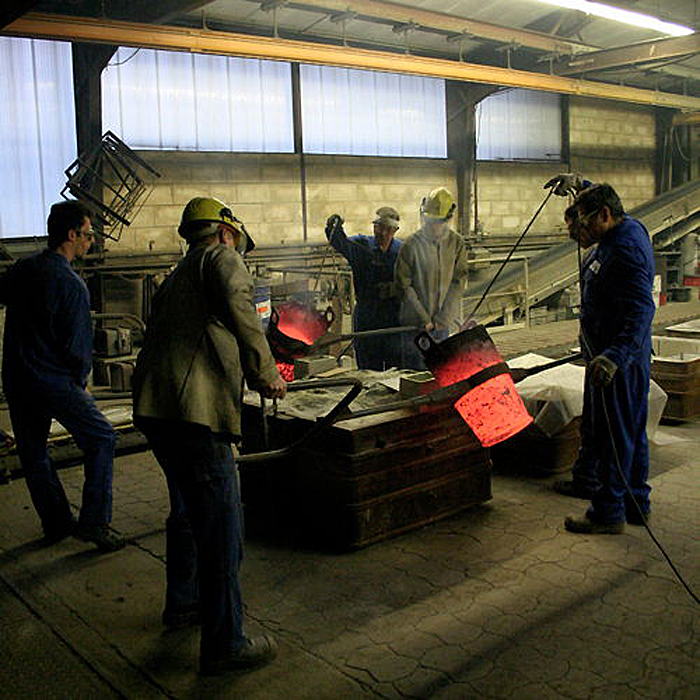

Abguss - füllen der Sandform mit Magnesiumschmelze.
|

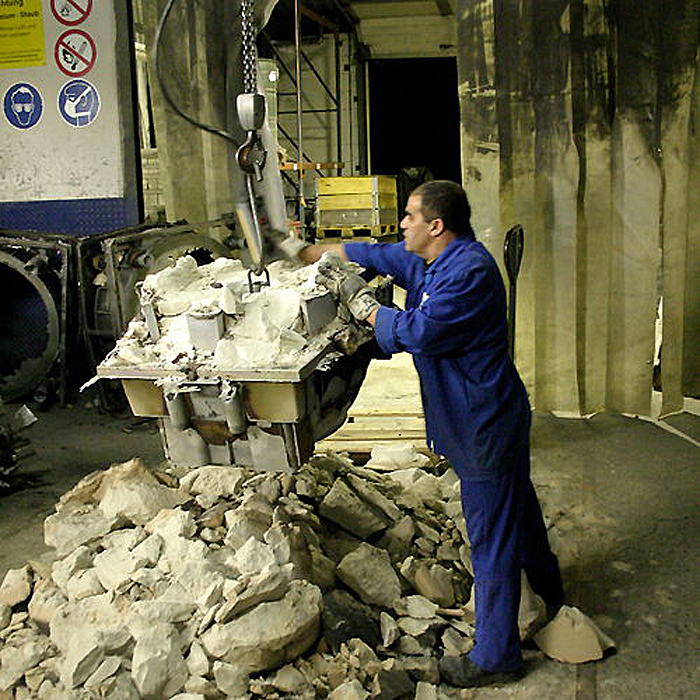

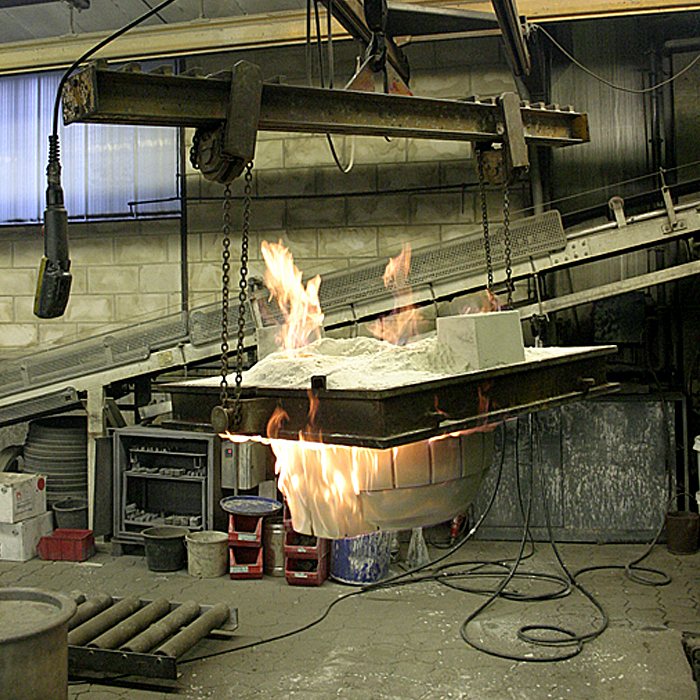

Austrommeln - entfernen der Sandform.
|

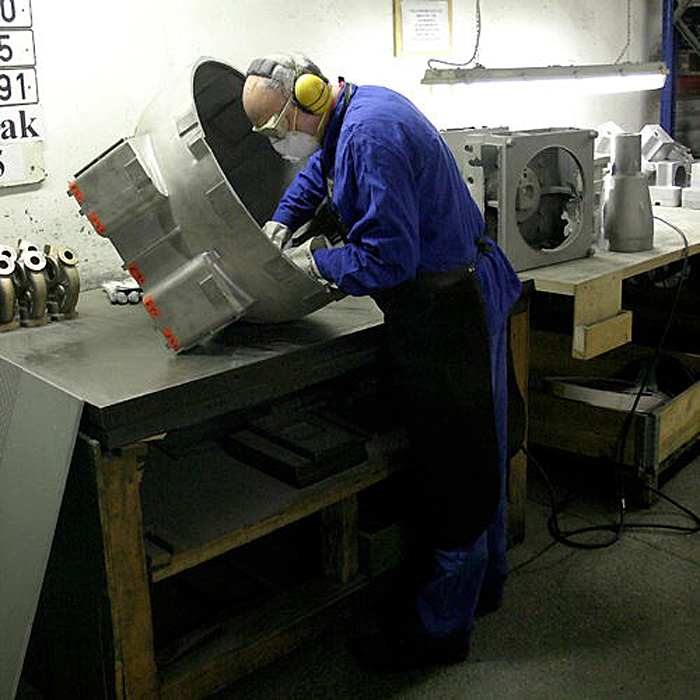

Nachbearbeitung - Entfernung der Guss- und Speisertechnik - verputzen des Rohteils.
|

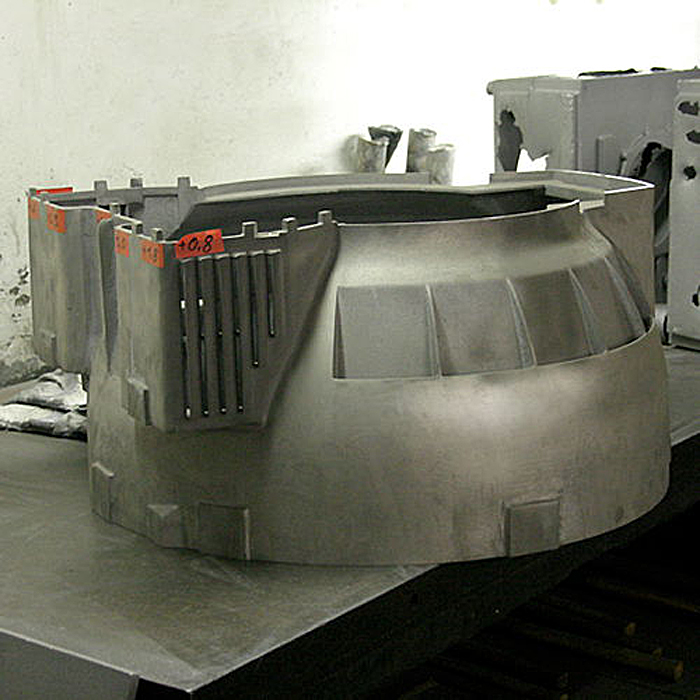

Ausgangsprüfung des Gussteilrohlings.
|
Röntgenprüfung zur Beurteilung der inneren Beschaffenheit.
|
Microskopische Untersuchung des Gussmaterials.
|
Mechanische Bearbeitung auf einem 5-Achs CNC-Bearbeitungszentrum.
|
Prüfung der Abmessungen auf einer NC Messmaschine.
|

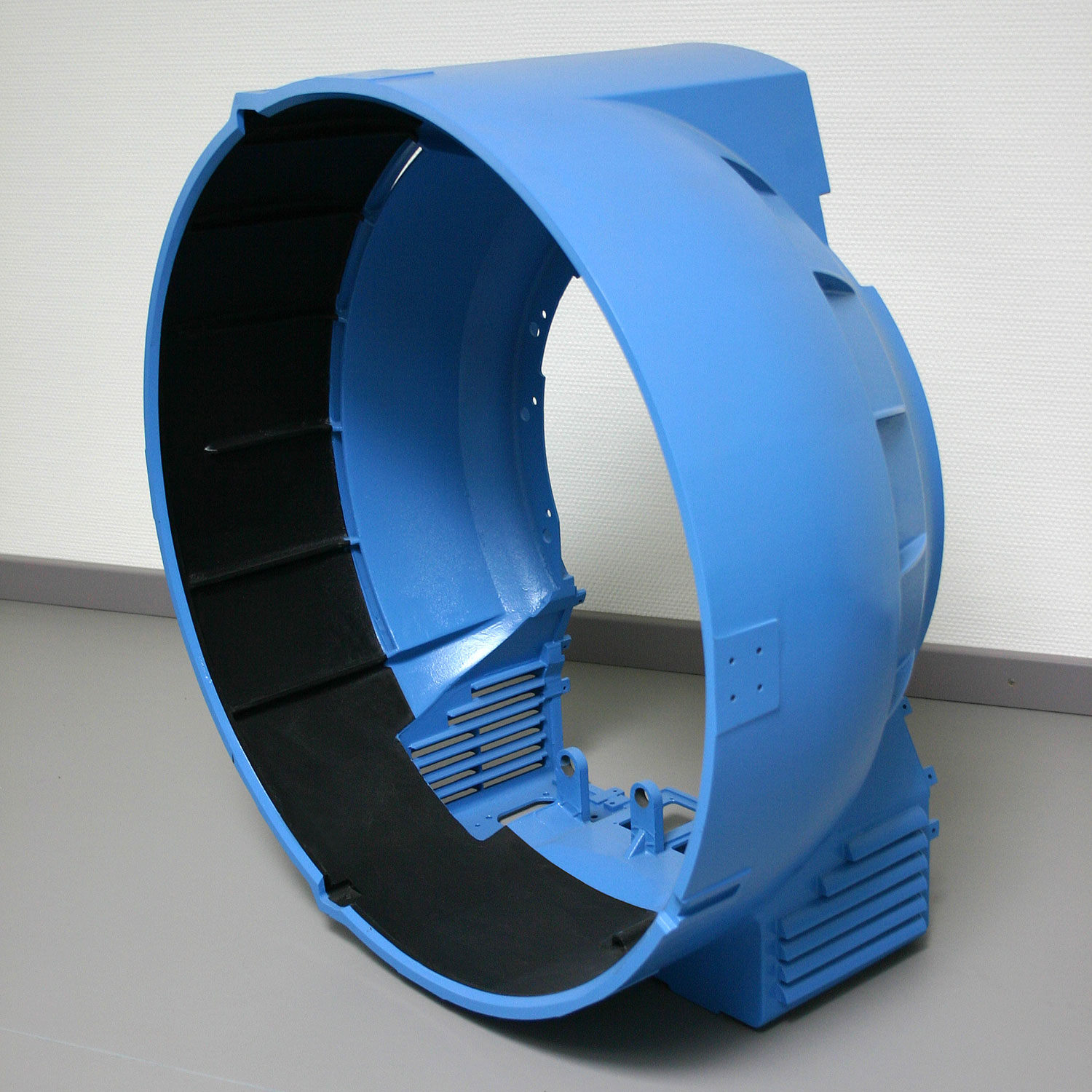

Montagefertiges Gehäuse
für eine 20.000 Watt Stadionbeleuchtungsanlage aus Magnesium-Sandguss -
mit abschließender hitzebeständiger Oberflächen-Pulverbeschichtung.
Durchmesser: ca. 700 mm
Höhe: ca. 350 mm
Gewicht: ca. 6.70 kg
Legierung: G-MgAl9Zn1 (Magnesium AZ 91hp)
Wandstärke: min. 3mm
|
